Generatore di ossigeno VPSA ad alta purezza personalizzato

Il generatore di ossigeno VPSA può separare efficacemente ossigeno e impurità, soddisfacendo i requisiti di alta purezza.

1. Principio di funzionamento Descrizione:

Il generatore di ossigeno VPSA (vacuum pressure swing adsorption) produce ossigeno attraverso il seguente processo:

Assunzione di aria compressa: l'aria ambiente viene aspirata e compressa mediante un compressore, aumentandone la pressione e la concentrazione.

Pretrattamento dell'ingresso: l'aria compressa viene sottoposta a un pretrattamento, compreso il raffreddamento e la deumidificazione, per rimuovere l'umidità e le impurità.Questa fase aumenta l'efficienza e la stabilità del successivo processo di assorbimento.

Fase di adsorbimento: l'aria compressa pretrattata entra nell'adsorbatore, che contiene materiale adsorbente come setacci molecolari o zeoliti.l'adsorbente assorbe selettivamente l'azoto permettendo al tempo stesso il passaggio dell'ossigeno.

Regenerazione dell'adsorbatore: quando l'adsorbatore raggiunge un certo livello di saturazione di assorbimento, è necessaria la rigenerazione.L'equilibrio di pressione equilibra la pressione dell'adsorbatore con il sistema, seguita da una riduzione della pressione all'interno del letto per rilasciare l'azoto assorbito e ottenere la rigenerazione.

Switching di letto: una volta completata la rigenerazione in un adsorbente, il sistema passa il flusso di ingresso all'altro adsorbente.Questo consente ad un adsorbente di eseguire lo stadio di adsorbimento mentre l'altro subisce la rigenerazione. Si ottiene una produzione continua di ossigeno cambiando ciclicamente tra i letti.

Ripetendo questi passaggi in un ciclo continuo, il generatore di ossigeno VPSA estrae dall'aria ossigeno di alta purezza.I sistemi di controllo monitorano e regolano i parametri per garantire la stabilità e l'efficienza del processo.

2. Specificativi:

3. Vantaggi del prodotto

Selezione di adsorbente: i generatori di ossigeno VPSA utilizzano adsorbenti specifici, in genere altamente selettivi, che preferenzialmente adsorbono altri componenti di gas mantenendo l'ossigeno all'interno del letto di adsorbente.Questi adsorbenti hanno generalmente dimensioni dei pori specifiche e proprietà chimiche superficiali per ottenere un adsorbimento e una separazione efficienti dei gas di impurità.

Processo di ciclo di assorbimento: i generatori di ossigeno VPSA utilizzano un processo di ciclo di assorbimento a oscillazione di pressione, tipicamente costituito da fasi di adsorbimento, dessorbimento e rigenerazione.,la miscela di gas passa attraverso il letto di adsorbimento, dove l'adsorbente assorbe selettivamente i gas di impurità consentendo l'ingresso dell'ossigeno nella conduttura di produzione di ossigeno.i gas di impurità vengono desorbiti dal letto di assorbimento riducendo la pressione e applicando condizioni di desorbimento appropriateLa fase di rigenerazione ripristina il letto di adsorbimento allo stato di adsorbimento mediante operazioni di riduzione della pressione e di depurazione.

Rigenerazione dell'adsorbente: per mantenere la capacità di assorbimento dell'adsorbente, i generatori di ossigeno VPSA eseguono la rigenerazione dell'adsorbente.Il processo di rigenerazione prevede in genere la riduzione della pressione o l'applicazione di un vuoto per rilasciare i gas di impurità assorbiti dal letto di assorbimentoAttraverso un gas di depurazione adeguato, i gas di impurità rilasciati vengono espulsi dal letto di adsorbimento, riportando l'adsorbente allo stato di adsorbimento per il ciclo di adsorbimento successivo.

Controllo e ottimizzazione del ciclo: i generatori di ossigeno VPSA impiegano un sistema di controllo automatizzato per monitorare e controllare parametri chiave come pressione, portata e temperatura durante ogni fase.Attraverso precisi algoritmi di controllo e ottimizzazione del ciclo, il sistema può regolare dinamicamente le condizioni di funzionamento degli stadi di adsorbimento, desorbimento e rigenerazione per massimizzare la purezza dell'ossigeno prodotto.

Impurità: scarico e raccolta dell'ossigeno: nei generatori di ossigeno VPSA,i gas di impurità sono efficacemente scaricati dal sistema mediante un'adeguata progettazione e configurazione dei tubi per garantire la purezza dell'ossigeno prodotto;Nel frattempo, l'ossigeno ad alta purezza viene raccolto e immagazzinato per soddisfare le esigenze specifiche di applicazioni ad alta purezza.

4. Caratteristiche tecniche dell'uscita di ossigeno puro:

Produzione: 600 Nm3/h

Purezza: 90%-93%

Pressione:0.2·0.3Mpa

Punto di rugiada atmosferica:-60°C (sotto pressione normale)

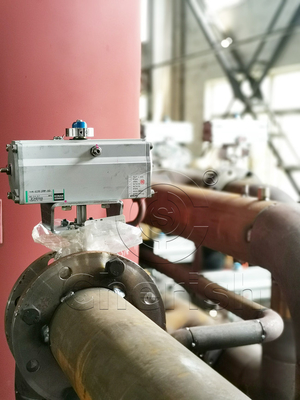

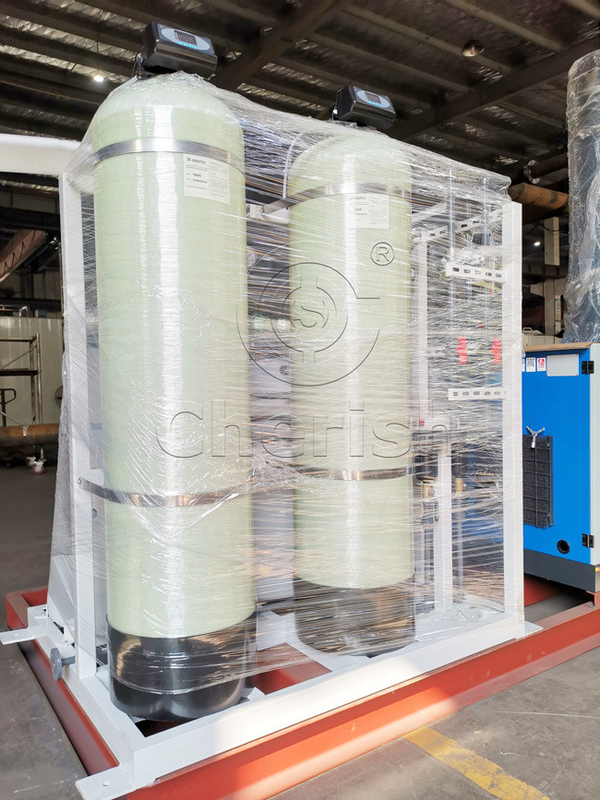

Immagine del prodotto:
